포소화설비 배관
포소화약제 탱크는 배관을 통해 혼합계통, 밸브, 포소화전까지 연결되어야 비로소 하나의 설비로 작동합니다. 기계실 현장사진으로 전체 배관계통의 경로와 확인사항을 정리했습니다.
포소화약제 탱크
천장 배관·클램프 커플링
배관 곡관부(엘보)
밸브
탱크에서 각 설비로 이어지는 배관의 역할
포소화설비 배관은 탱크에 저장된 포소화약제(정확히는 물과 혼합된 포수용액)를 혼합계통, 밸브, 포소화전이나 방출설비까지 이송하는 통로입니다. 개별 플랜지나 밸브 하나의 구조가 아니라, 탱크 → 혼합계통 → 주배관 → 분기배관 → 포소화전으로 이어지는 전체 경로가 정상적으로 연결·유지되어야 실제 화재 상황에서 설비가 작동합니다.
사진에서 보이는 것처럼 배관은 기계실 천장이나 벽면을 따라 여러 방향으로 갈라지며, 다른 설비(전기·공조 배관)와 나란히 지나가는 구간도 있습니다. 그래서 배관 하나하나를 개별 부품으로 보기보다, 탱크에서부터 어디로 얼마나 이어지는지 경로 전체를 파악하는 것이 유지관리의 출발점입니다. 배관 접속부(플랜지·밸브)의 세부 구조는 포소화설비 배관·밸브 페이지에서 별도로 다룹니다.
실제 기계실 배관 계통
아래 사진들은 같은 계열의 기계실·옥외 플랜트에서 촬영한 배관 현장입니다. 사진에 보이는 요소를 기준으로 설명합니다.
배관계통을 이루는 요소
주배관
탱크·혼합계통에서 나와 각 층·구역으로 이어지는 굵은 배관. 천장이나 벽을 따라 길게 배치됩니다.
분기배관
주배관에서 갈라져 개별 포소화전이나 방출설비로 연결되는 배관입니다.
플랜지·커플링
배관과 배관, 배관과 탱크·밸브를 이어주는 결합부. 사진에서 붉은 그루브 커플링으로 확인됩니다.
지지대·행거
배관 하중을 천장이나 벽에 고정하는 지지 구조로, 처짐이나 진동을 막아줍니다.
탱크에서 포소화전까지 이어지는 경로
배관은 아래 순서로 연결되어야 포소화전에서 정상적인 포수용액 방수가 가능합니다.
- 포소화약제 탱크
- 혼합계통
- 주배관
- 분기배관·밸브
- 포소화전·방출설비
| 구간 | 역할 |
|---|---|
| 탱크~혼합계통 | 포소화약제를 물과 정해진 비율로 혼합해 포수용액을 만듭니다. |
| 주배관 | 포수용액을 건물·구역 단위로 이송합니다. |
| 분기배관~포소화전 | 개별 방수지점까지 포수용액을 전달합니다. |
현장에서 확인해야 할 사항
- 1
배관 부식
표면 변색, 도장 손상, 녹 발생 여부를 구간별로 확인합니다.
- 2
접속부 상태
플랜지·커플링 체결 상태와 볼트 풀림 여부를 확인합니다.
- 3
누설 흔적
배관 이음부나 밸브 주변의 물기·얼룩을 확인합니다.
- 4
밸브 배치
주요 구간 밸브의 위치와 개폐 상태를 파악해둡니다.
- 5
배관 지지상태
행거·지지대의 고정 상태와 처짐 여부를 확인합니다.
- 6
설비 접근성·유지관리 공간
점검 시 사다리 등 접근 장비가 필요한 구간인지, 주변에 작업 공간이 확보돼 있는지 확인합니다.
어떤 시설에서 확인하나요
공장, 플랜트, 위험물 관련 저장시설 등 포소화설비가 설치된 현장이라면 배관계통 확인이 필요할 수 있습니다. 다만 특정 시설에 반드시 설치해야 한다고 이 페이지에서 단정하지 않으며, 설치·점검 의무 여부는 관할 소방서 확인이 필요합니다.
배관계통 디테일
곡관·단열 구간

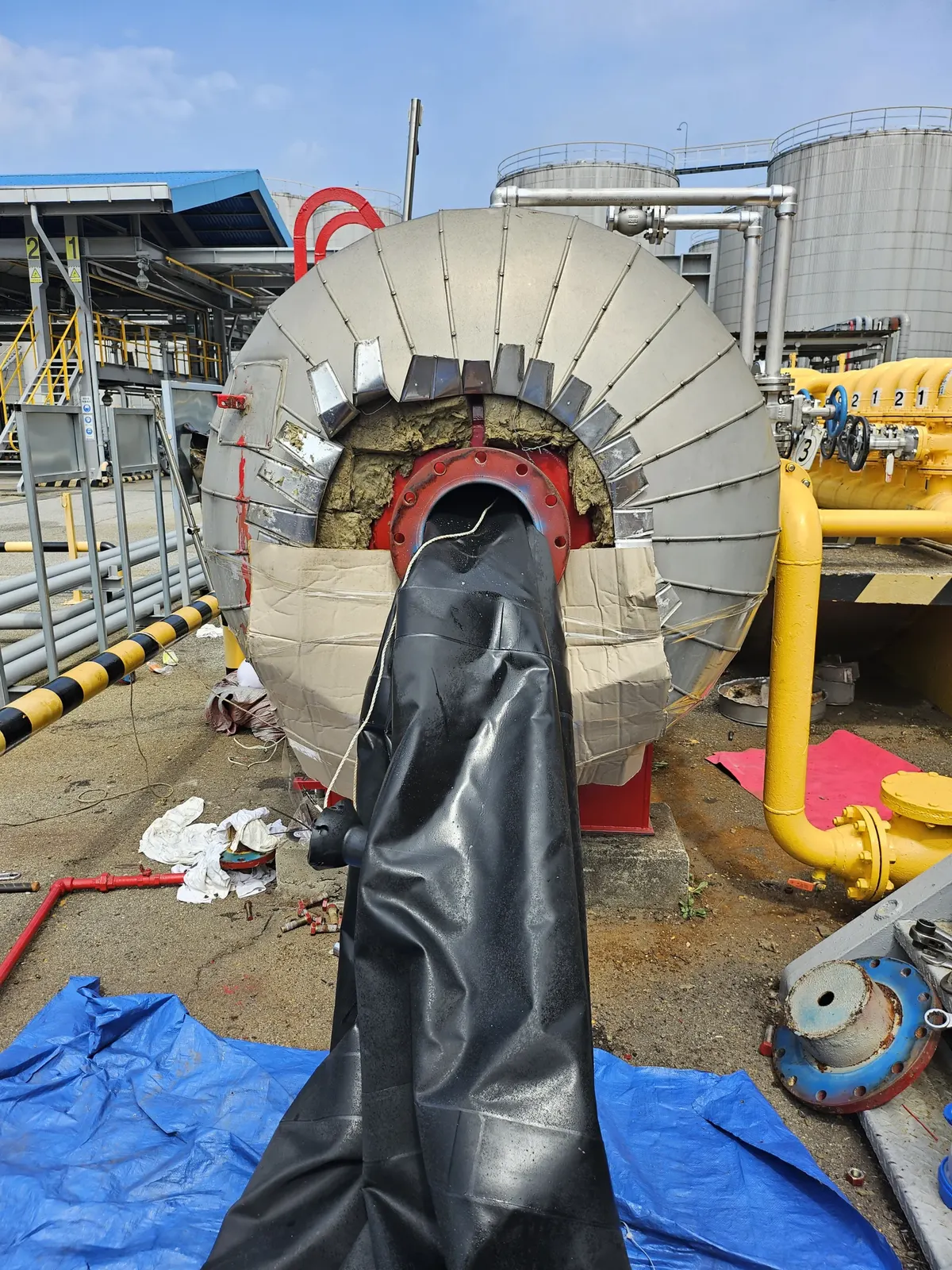

옥외 배관은 단열재로 감싸 온도 변화에 대비합니다.
밸브 개폐 표시

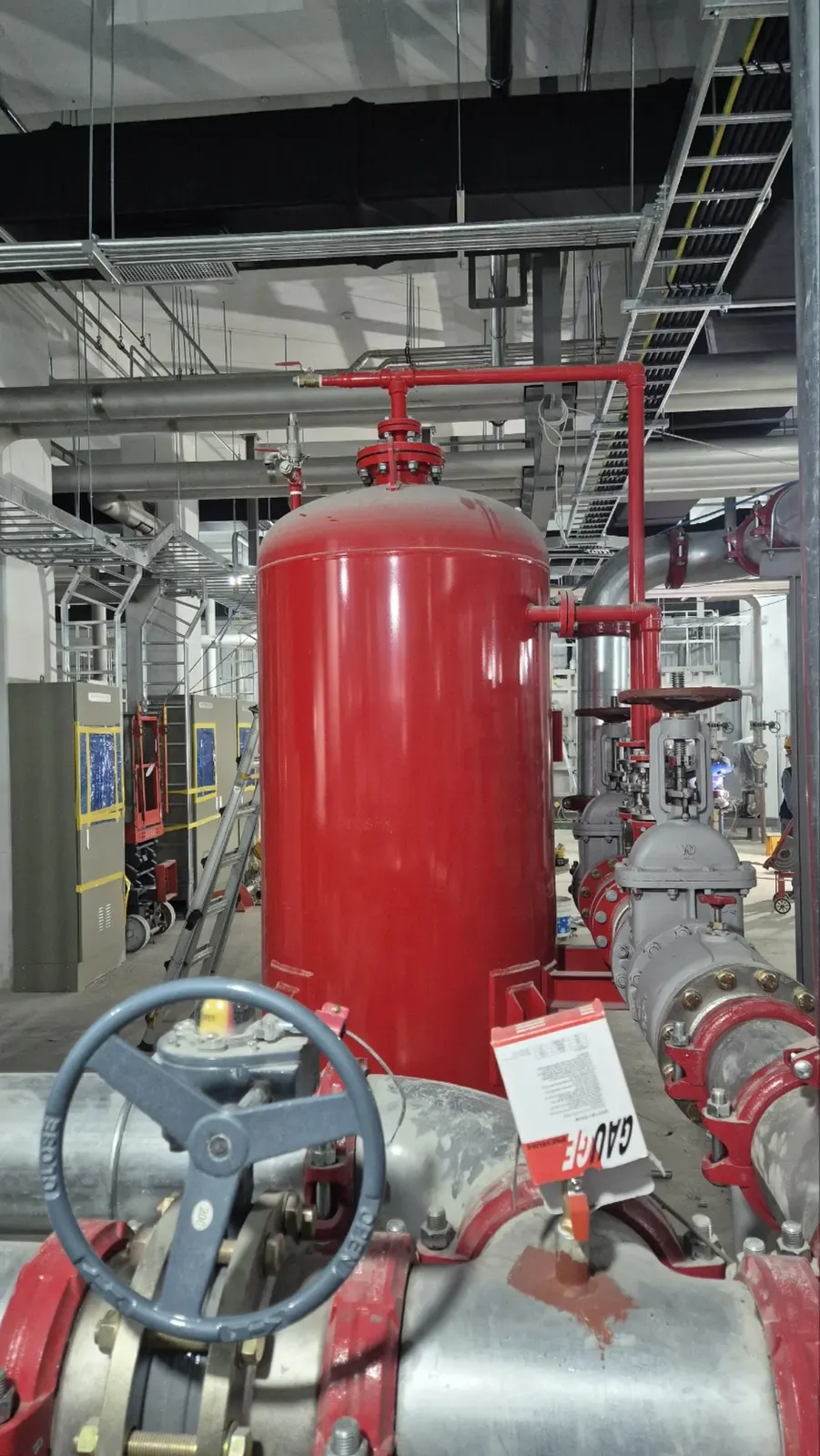

핸들에 개폐 상태가 각인되어 있어 육안 확인이 가능합니다.
