포소화전

설계에서 시공, 점검, 수리, 유지관리까지. 포소화전 설비를 현장 확인부터 기록까지 하나의 흐름으로 안내합니다.

  • 01정확한 설계
  • 02전문 시공
  • 03정기 점검
  • 04유지관리

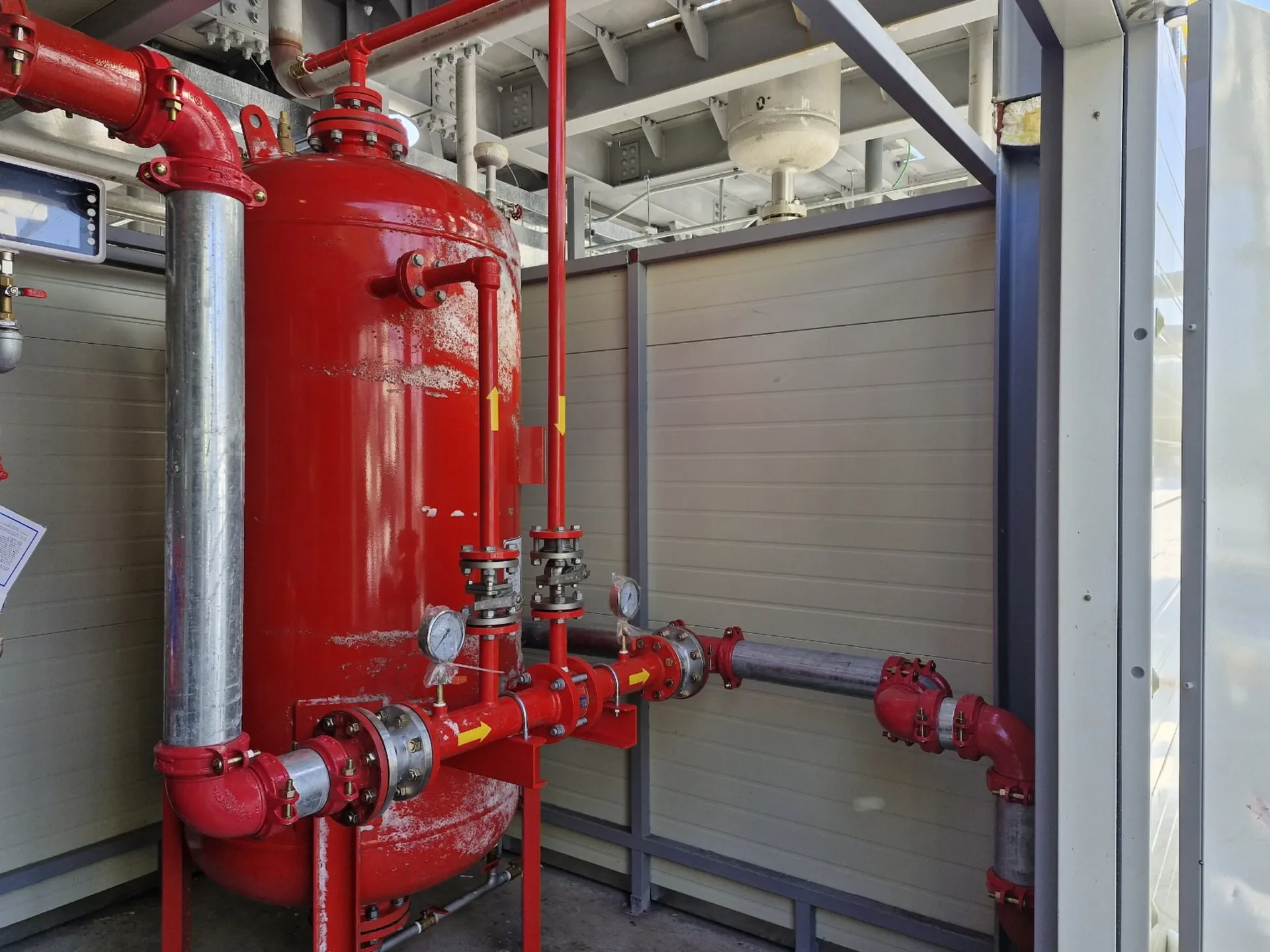

패널형 설비실 안에 설치된 적색 포소화약제 탱크와 은색 수직 배관, 하부 적색 배관·밸브·압력계
FIELD PHOTO

실제 시공사례

포소화협회가 보유한 실제 현장 사진입니다. 시공 지역·시설명·작업 종류는 확인된 경우에만 표기하며, 확인되지 않은 항목은 설비 유형만 적었습니다.

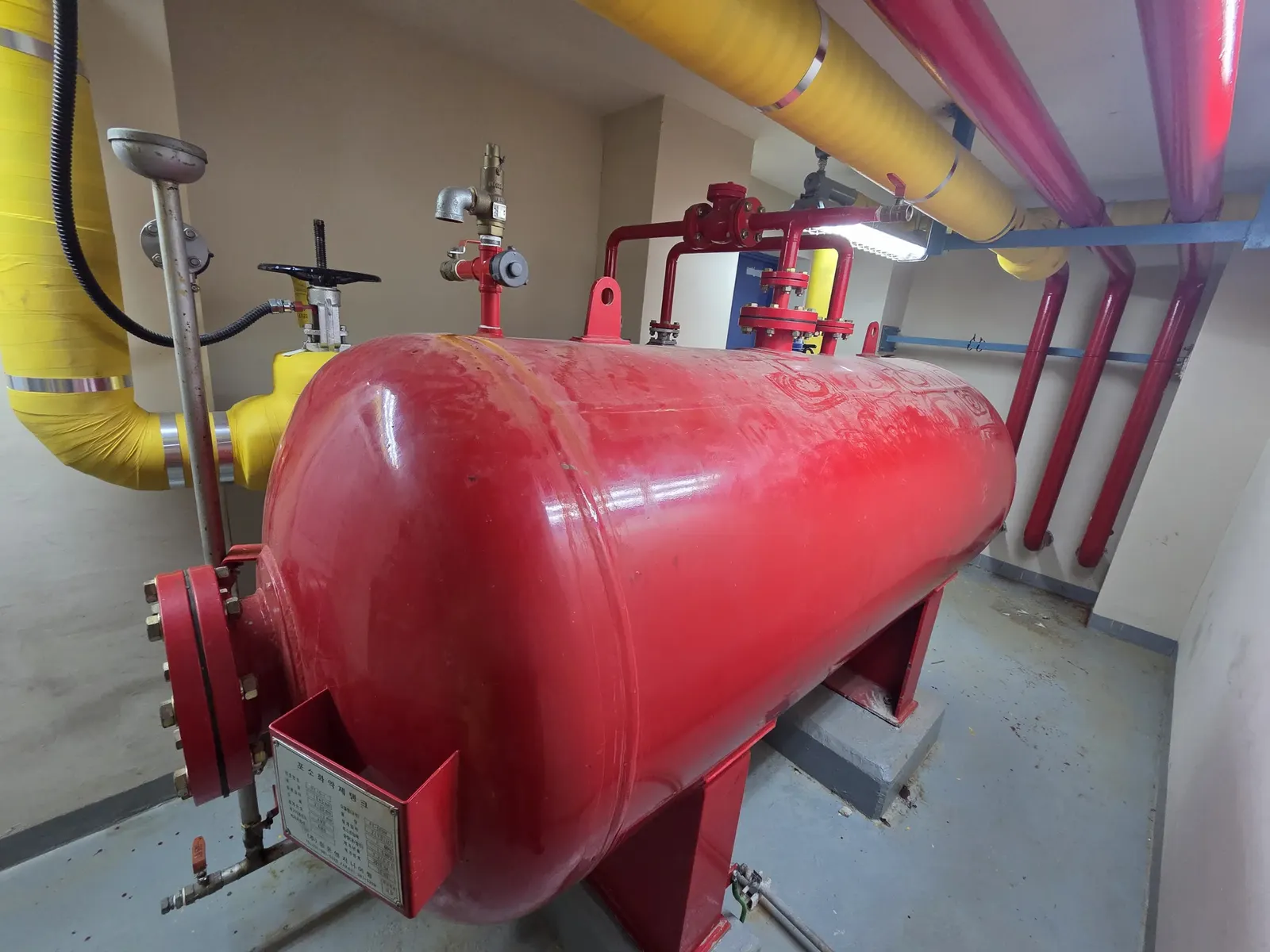

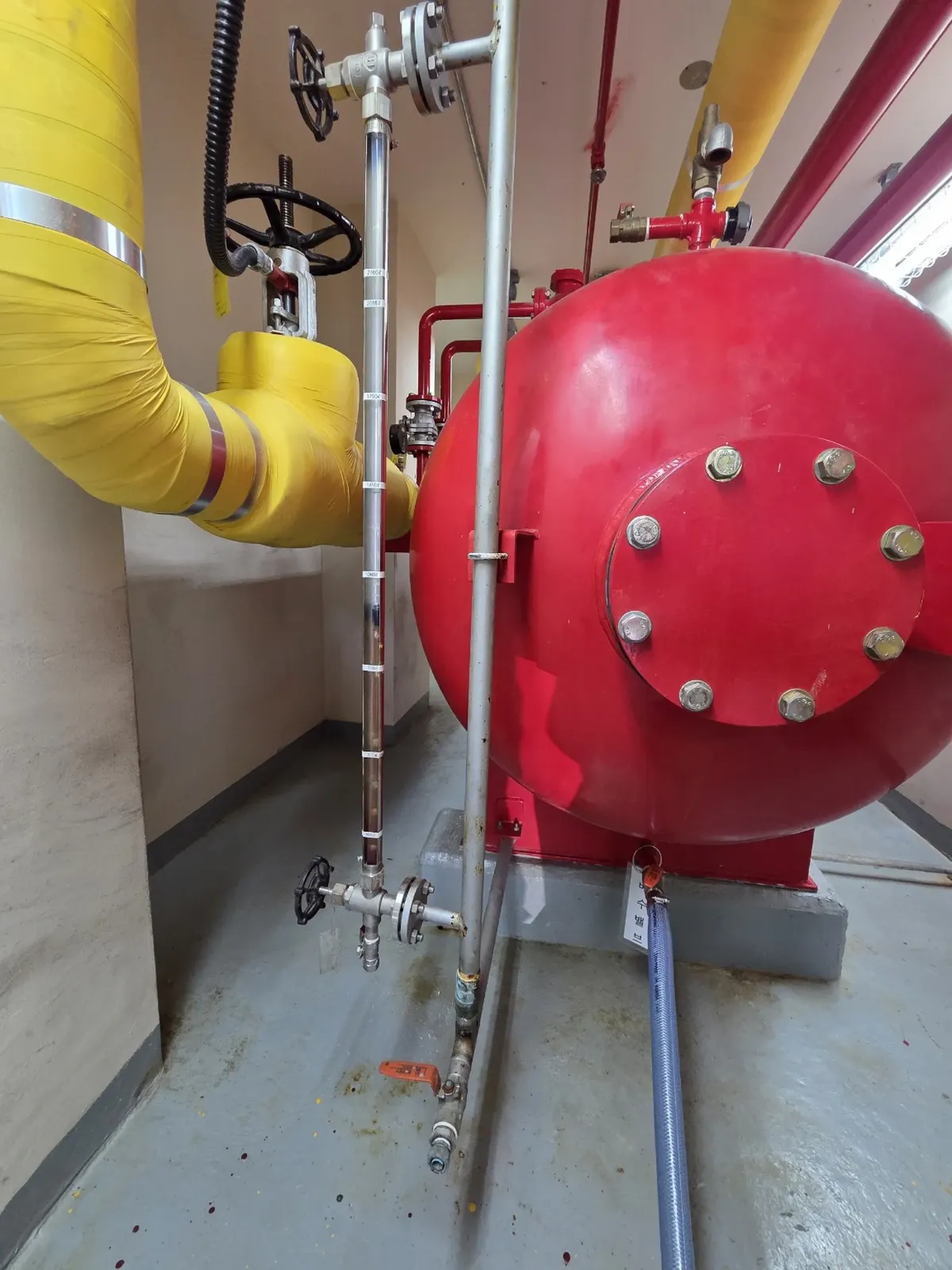

  • 기계실 내 가로형 적색 포소화약제 탱크와 노란 보온 배관
    가로형 약제 탱크 설비

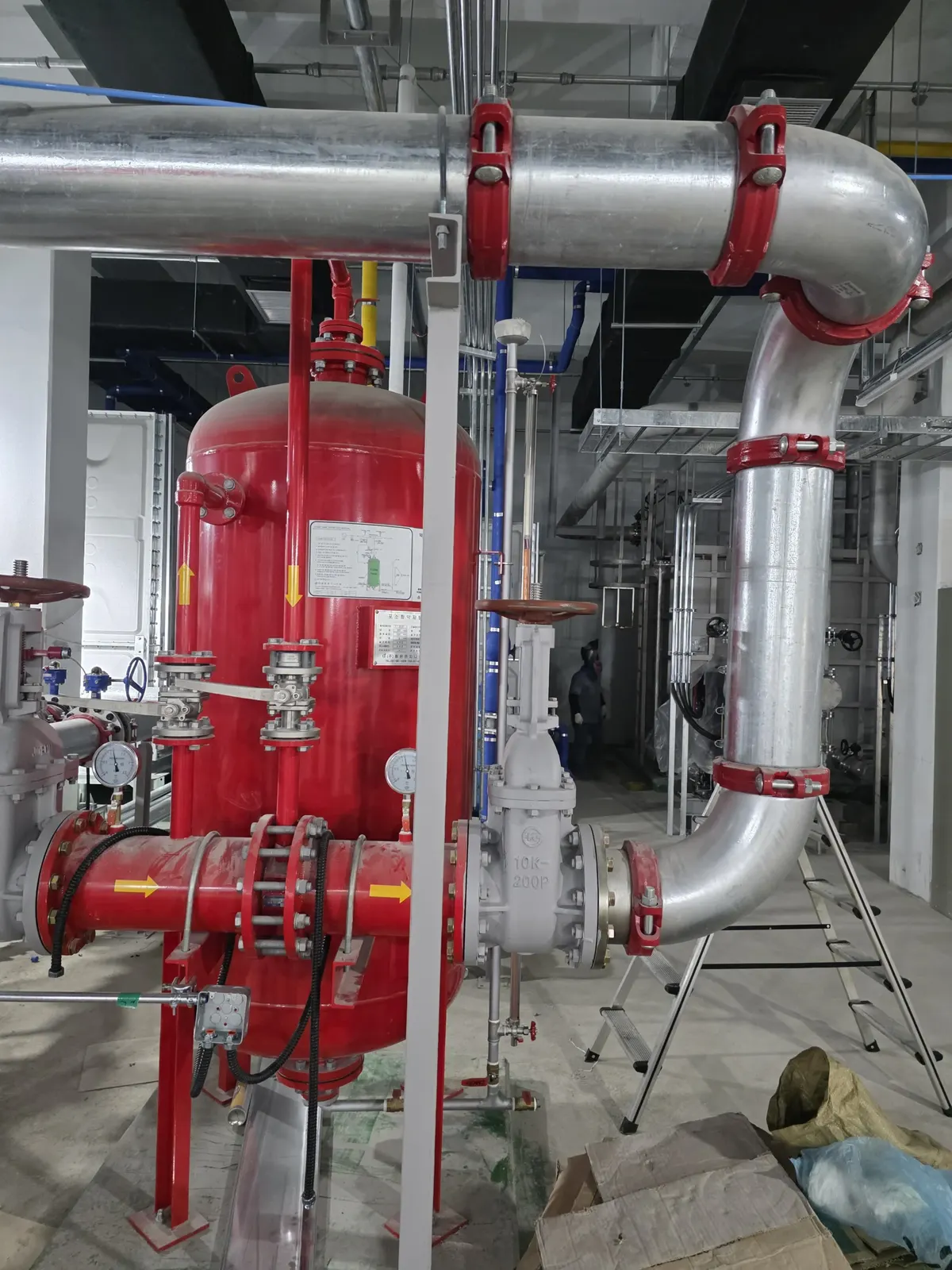

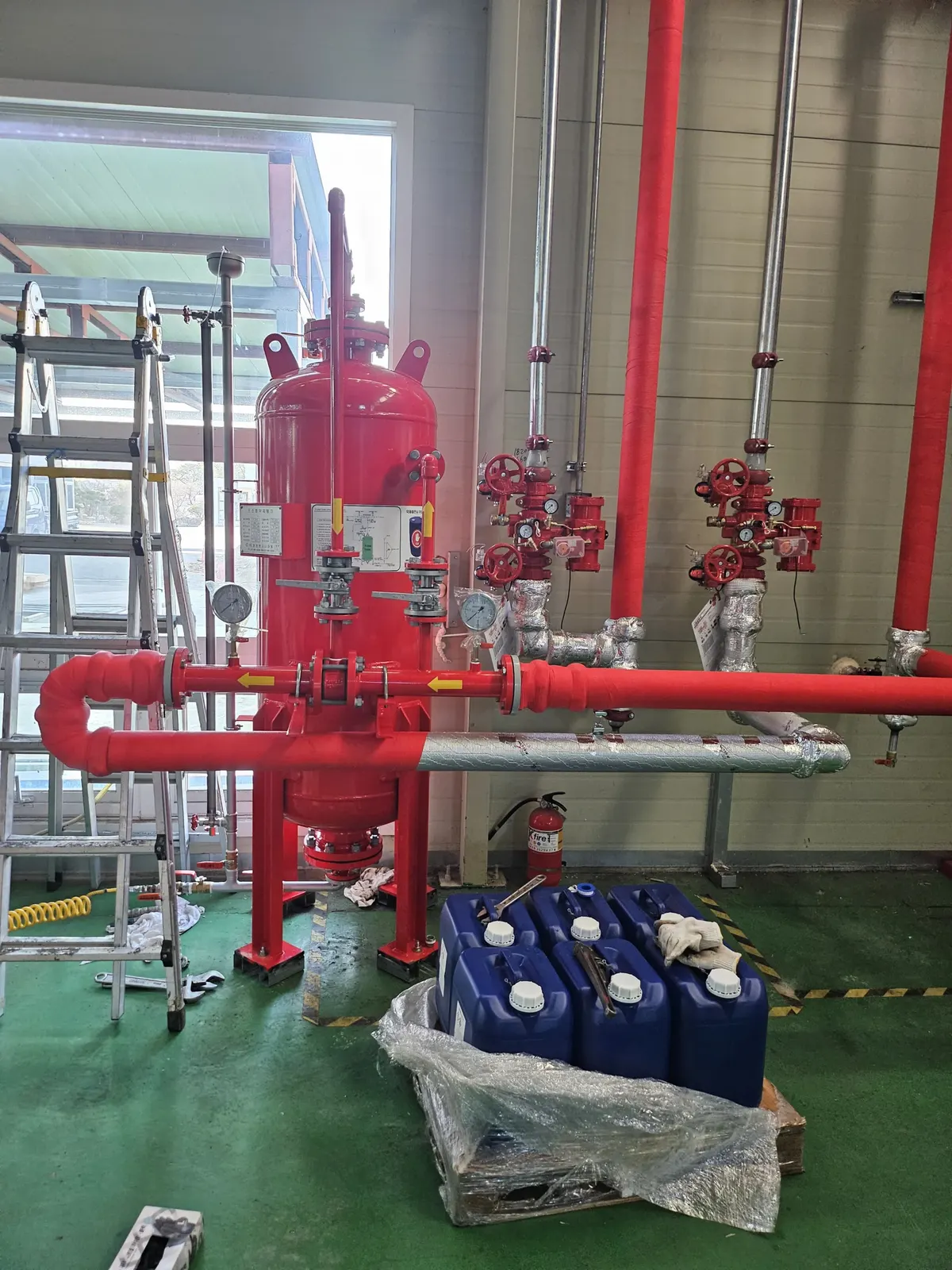

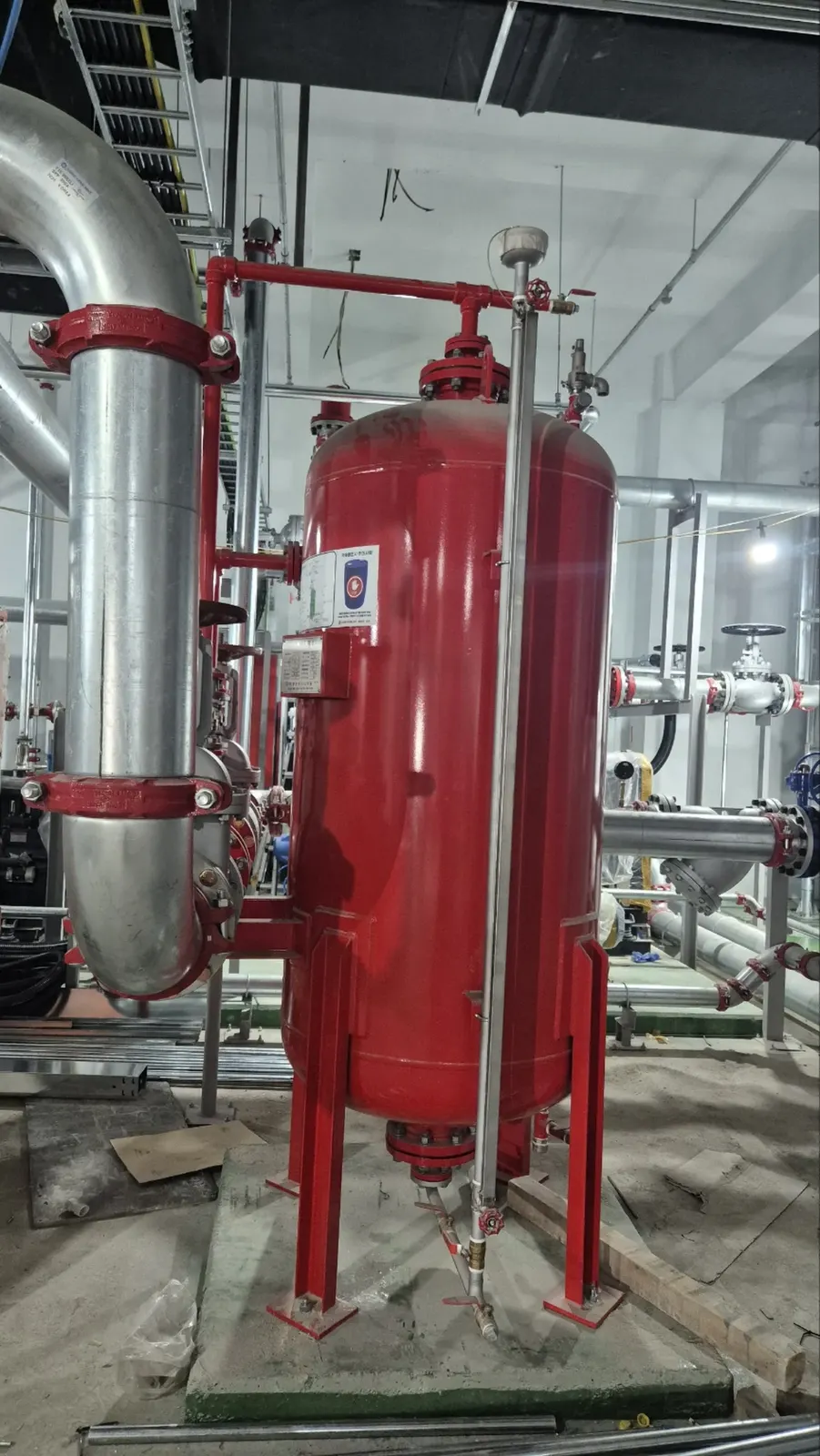

  • 은색 대구경 배관과 게이트 밸브에 연결된 세로형 탱크
    대구경 배관·게이트 밸브 계통
  • 은색 단열 배관과 연결된 탱크와 게이트 밸브가 있는 설비실
    단열 배관 연결 설비실
  • 적색 배관과 휠 밸브가 보이는 포소화약제 탱크실 전경
    탱크실 배관 계통

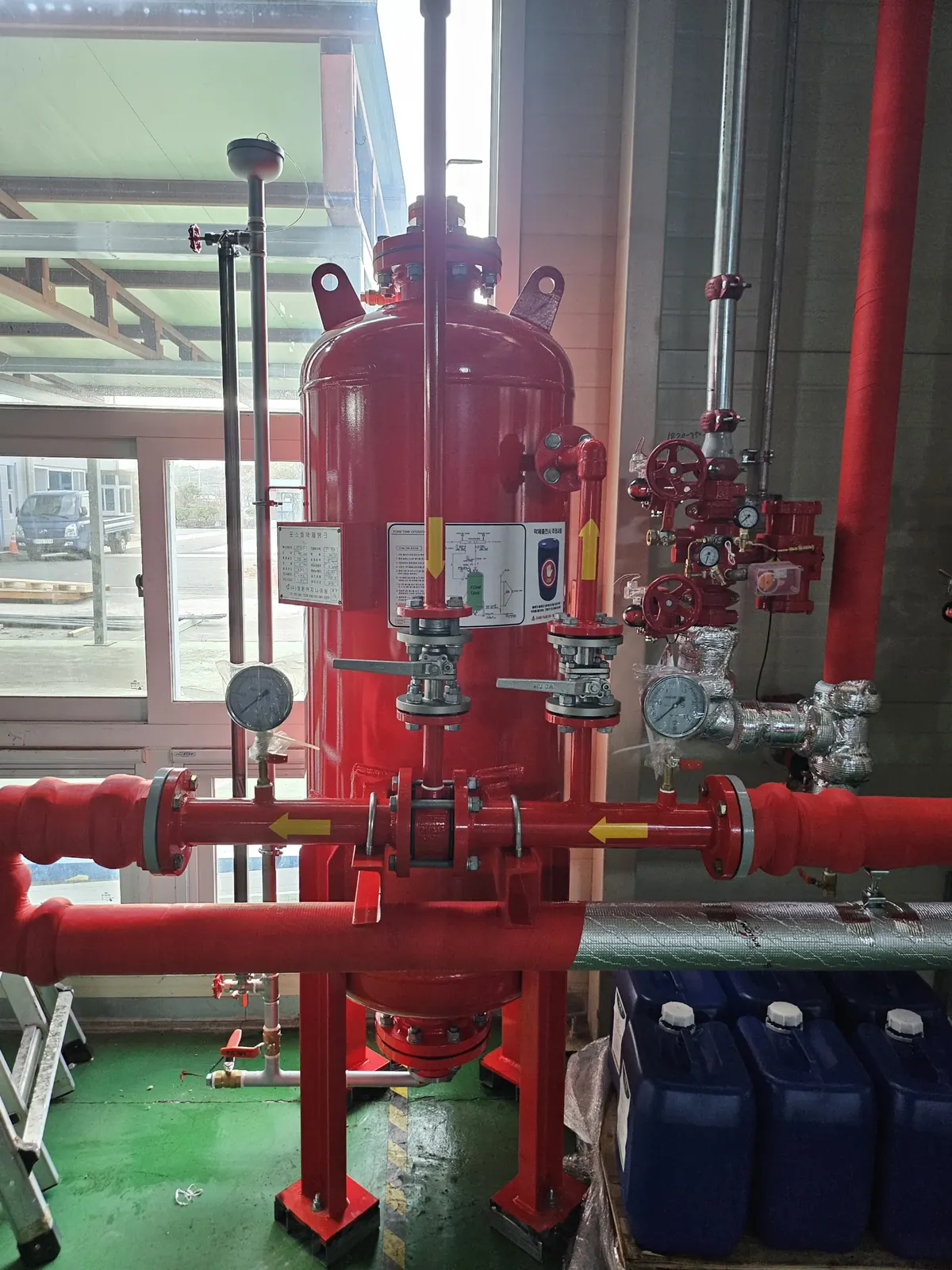

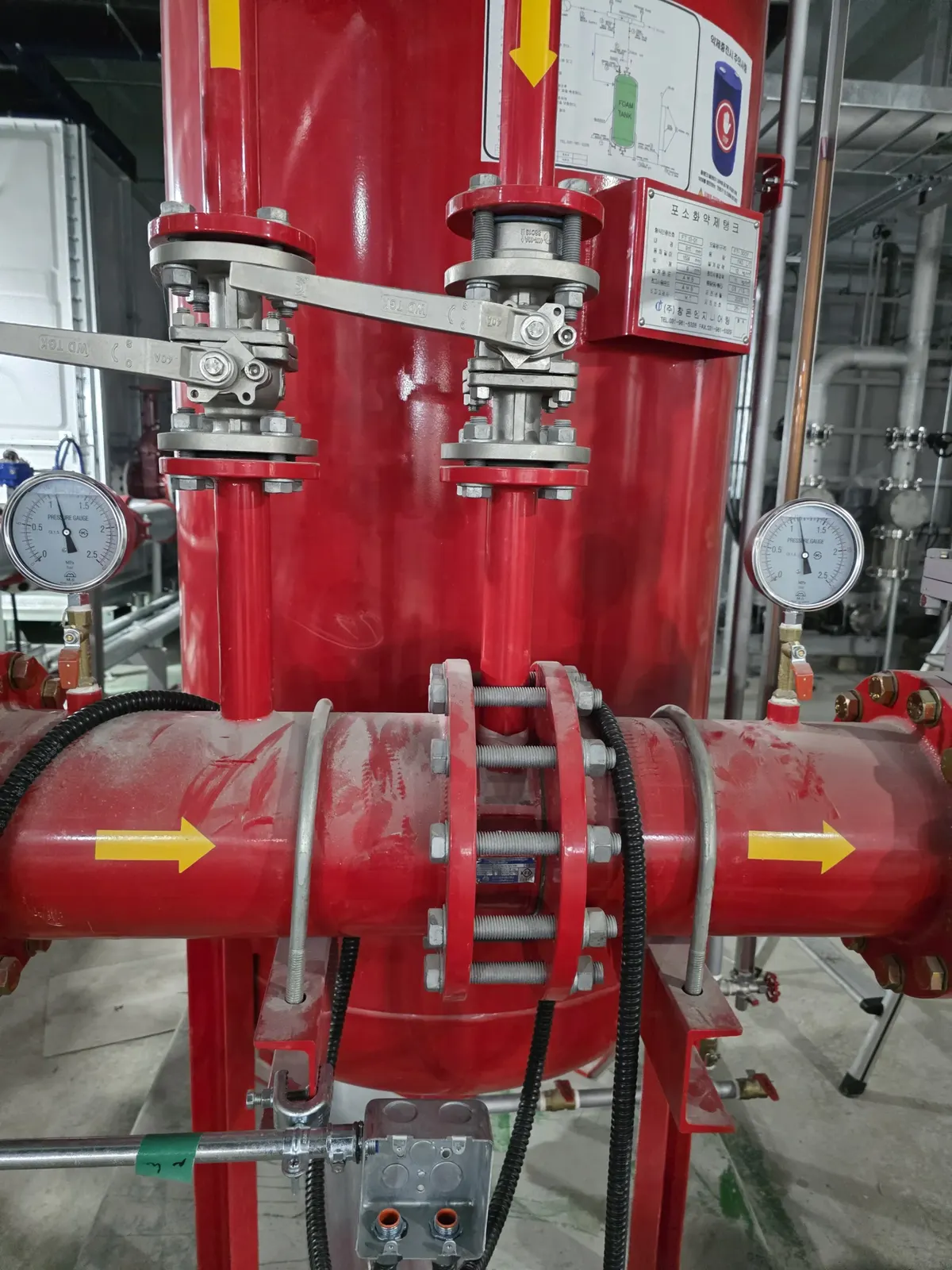

  • 적색 배관 계통과 휠 밸브, 계측기 연결부
    밸브·계측기 연결부

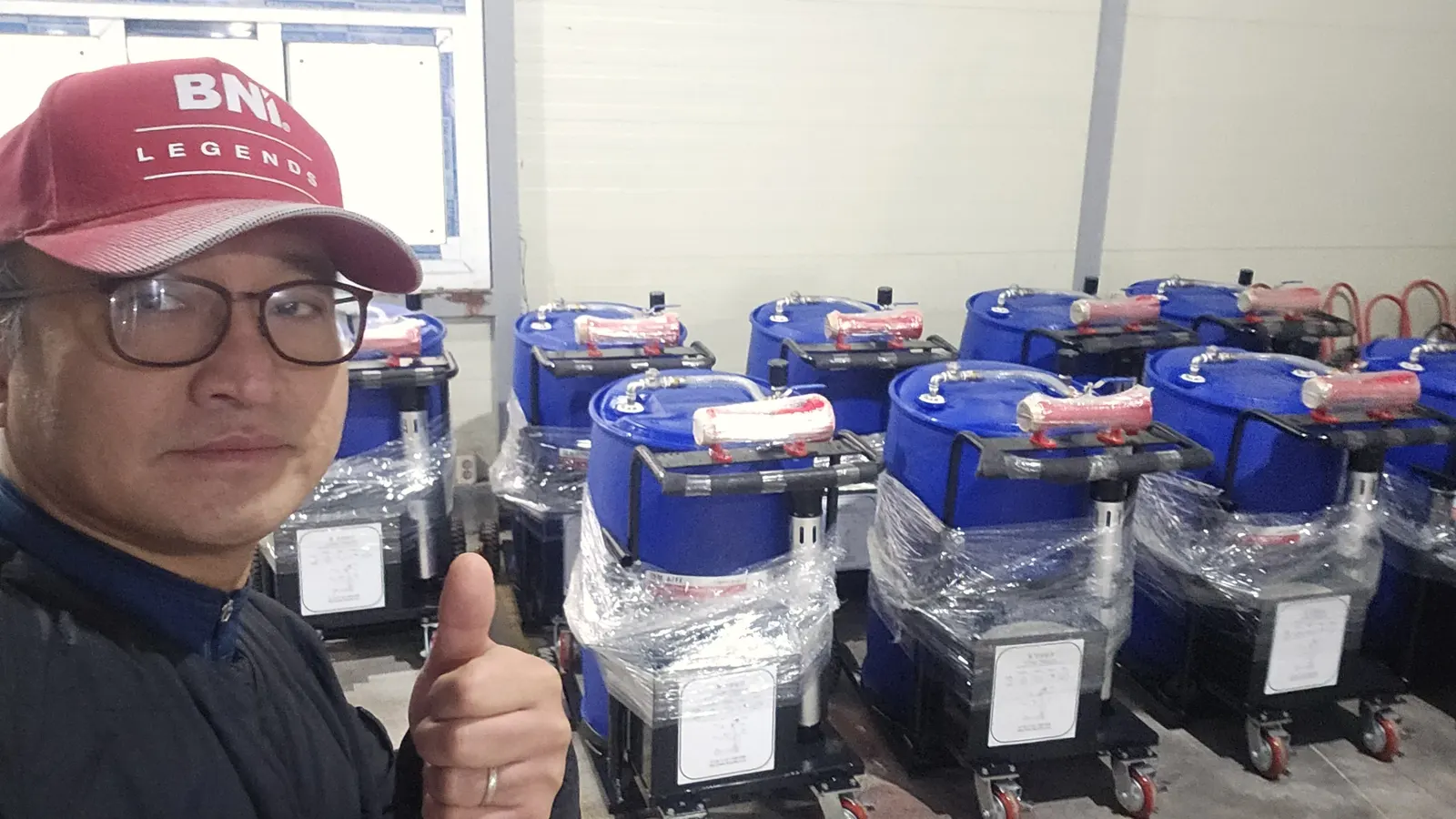

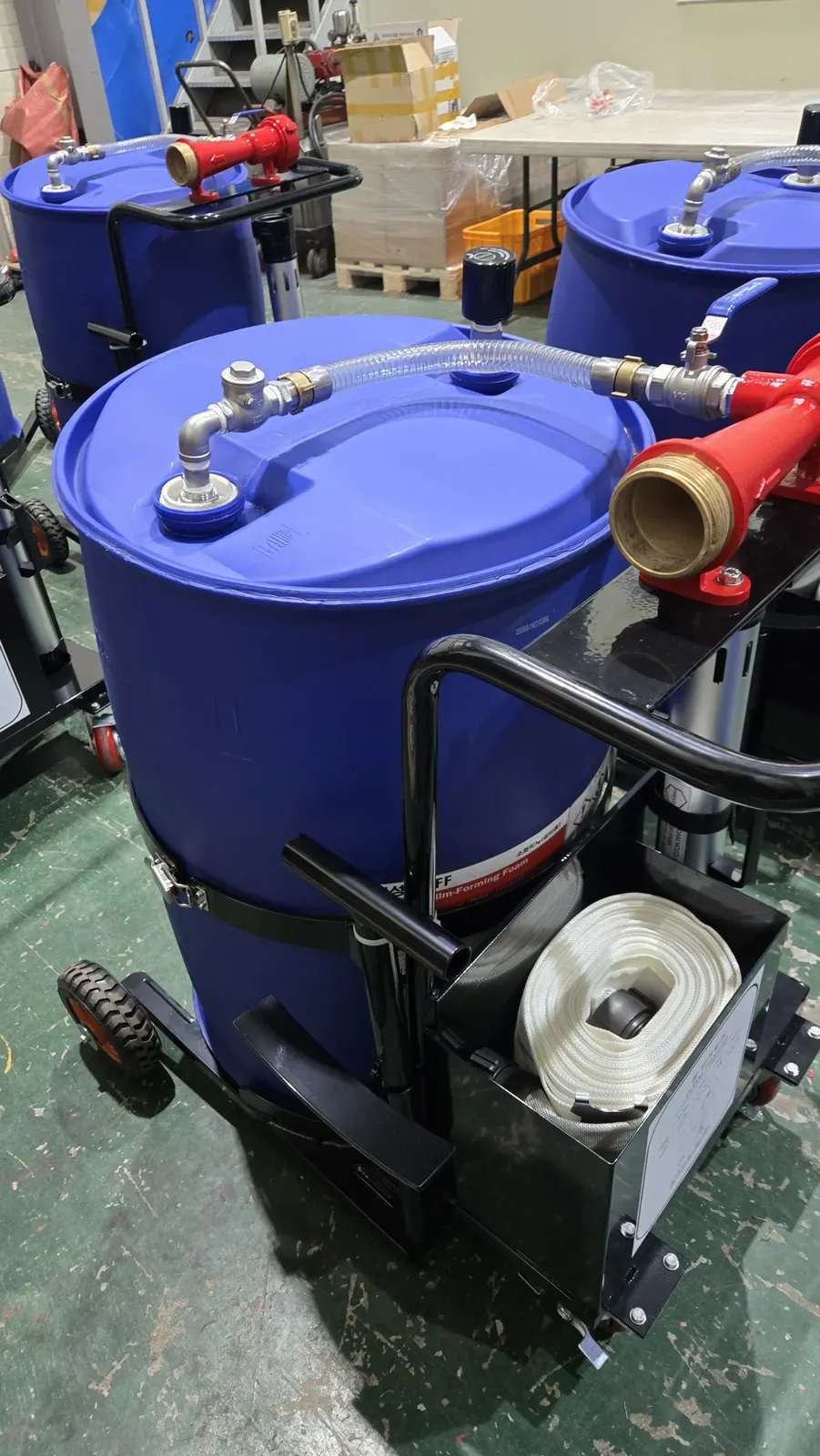

  • 창고에 나란히 놓인 이동형 포소화 카트 여러 대
    이동형 카트 보관
PROCESS

작업 진행 과정

현장 상담에서 유지관리까지, 단계마다 확인한 내용을 남기며 진행합니다.

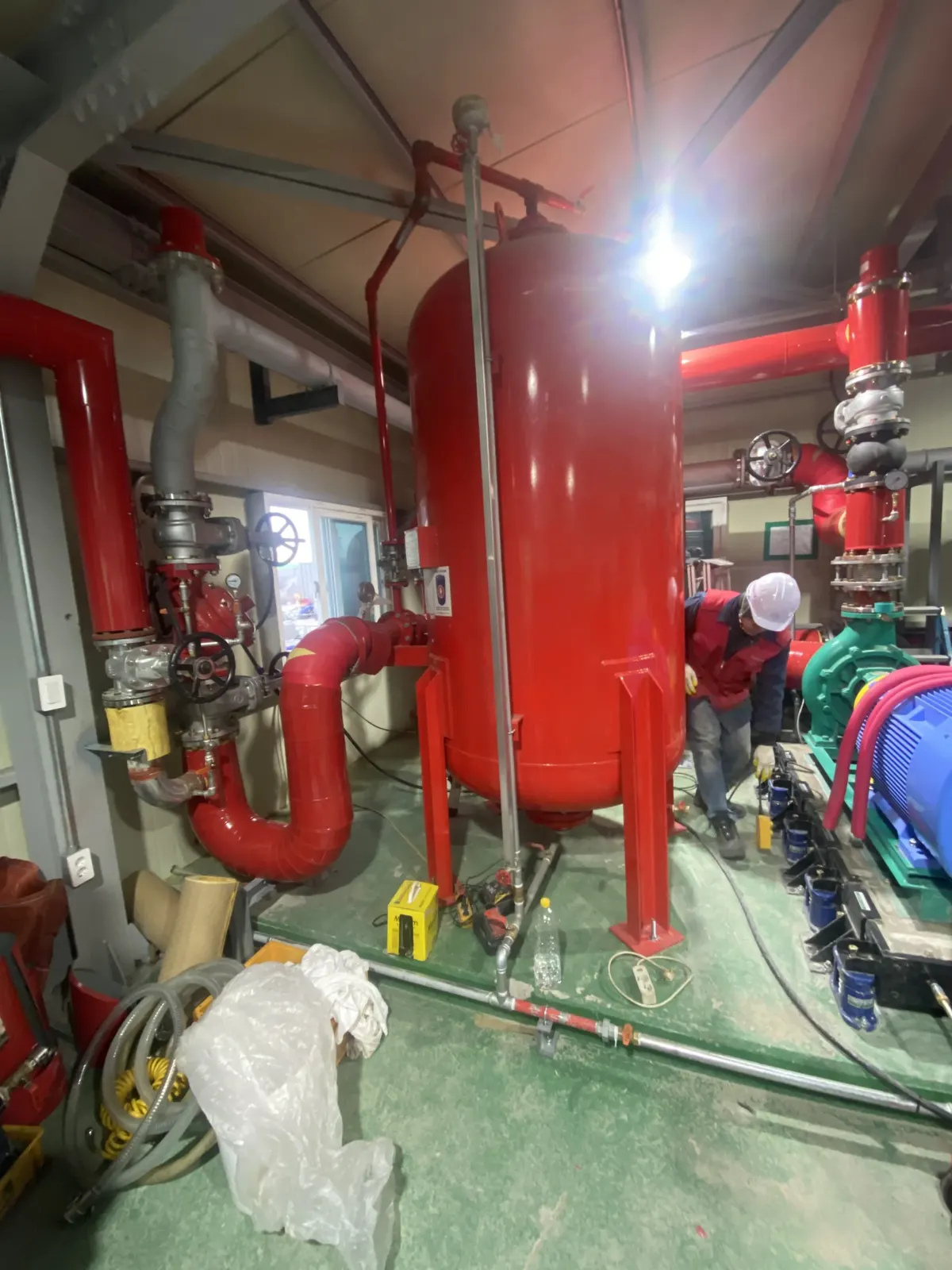

  1. 담당 기술자가 적색 탱크 옆에서 설비 상태를 확인하는 현장 사진 01

    현장 상담

    시설 용도와 설비 상태, 문의 내용을 전화·사진으로 먼저 확인합니다.

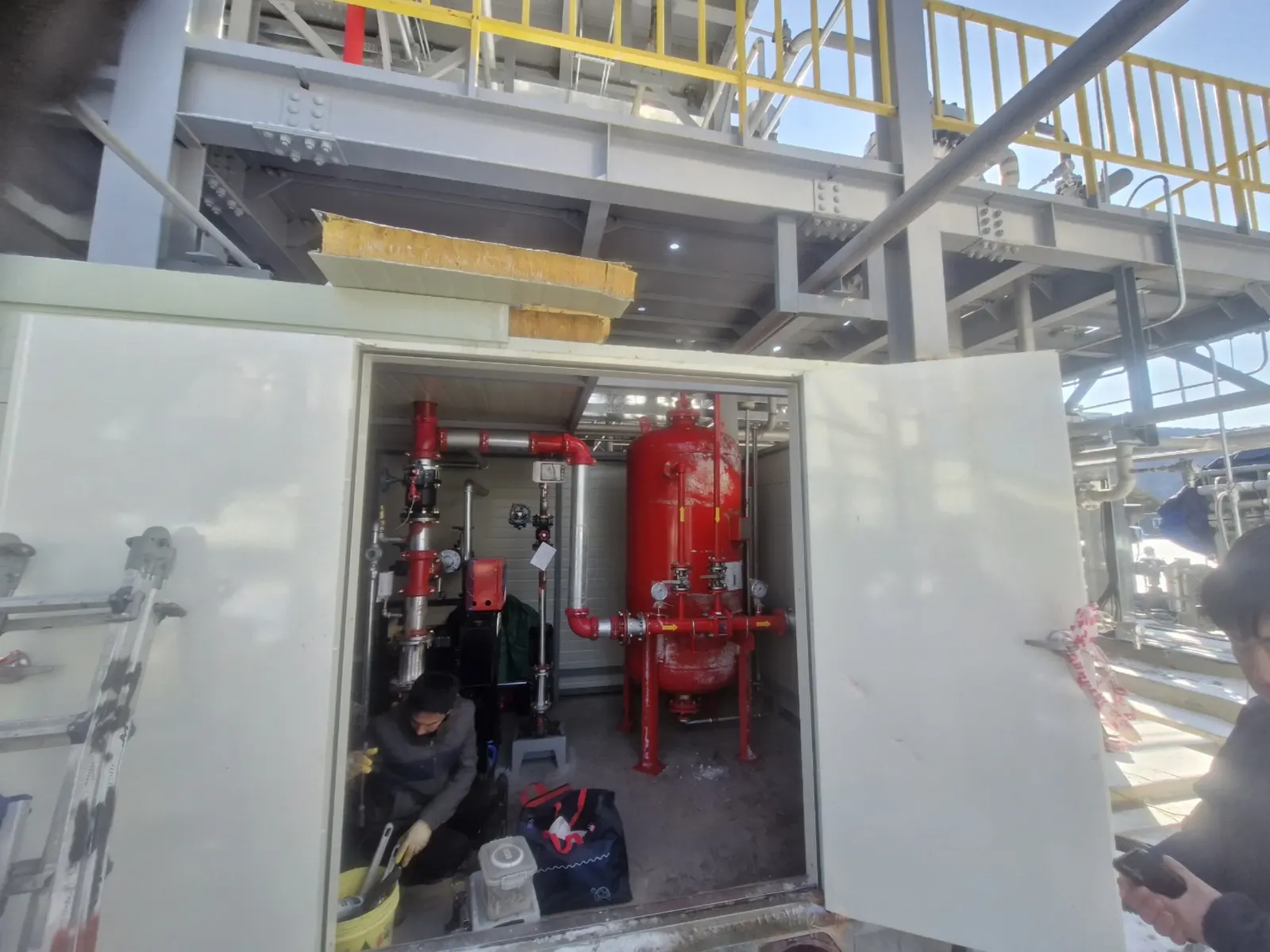

  2. 점검문이 열린 설비동 안쪽의 소형 탱크와 작업자 02

    현장 진단

    탱크·배관·밸브·계측기를 현장에서 순서대로 진단합니다.

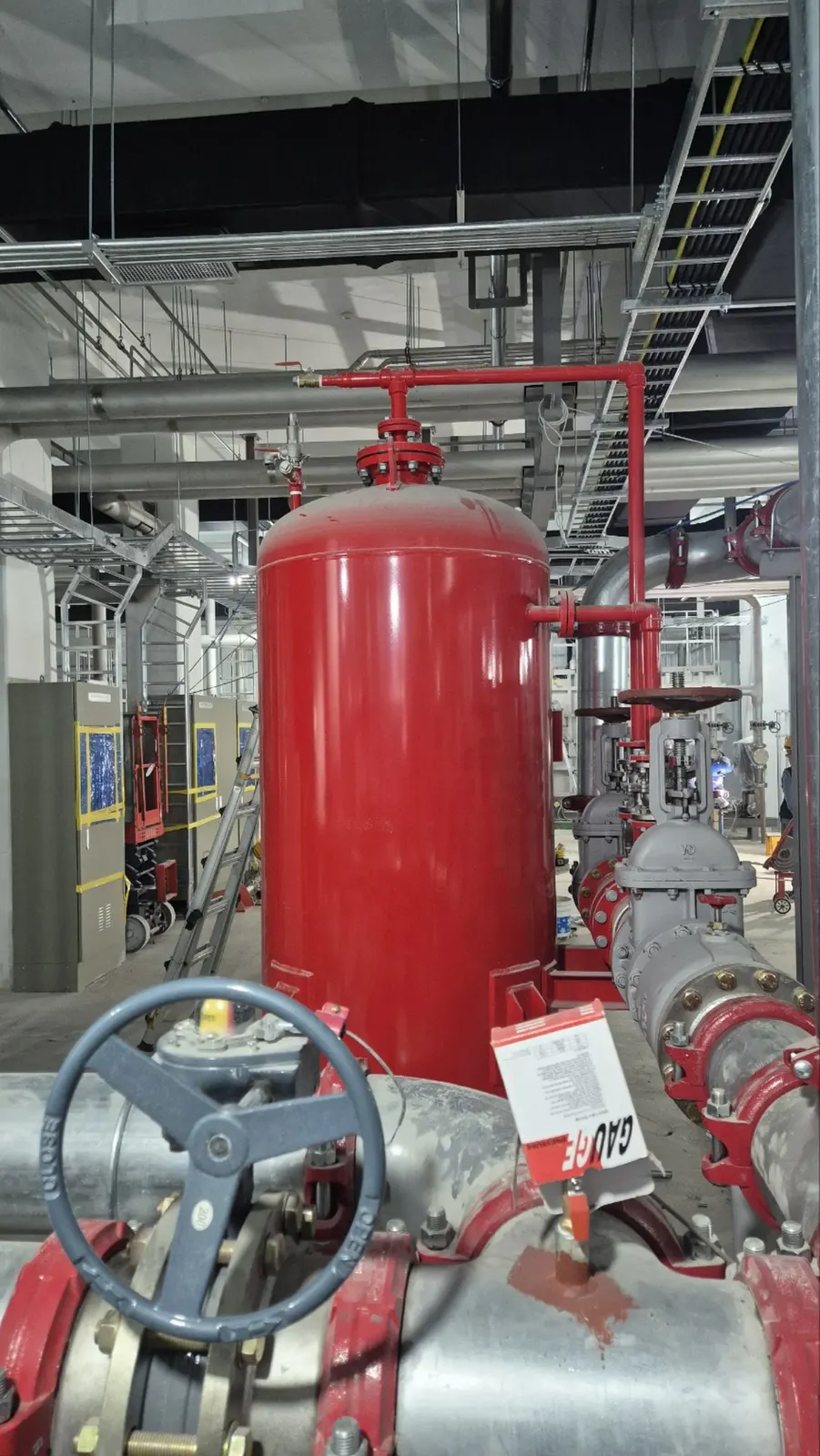

  3. 세로형 탱크 측면 명판과 하부 배관의 밸브 03

    설계 및 견적

    진단 결과에 맞춰 작업 범위를 정하고 견적 근거를 설명합니다.

  4. 가로형 탱크 하부와 밸브·배관 연결부 근접 사진 04

    시공 및 수리

    합의된 범위의 설치·보수·교체를 안전 절차에 따라 진행합니다.

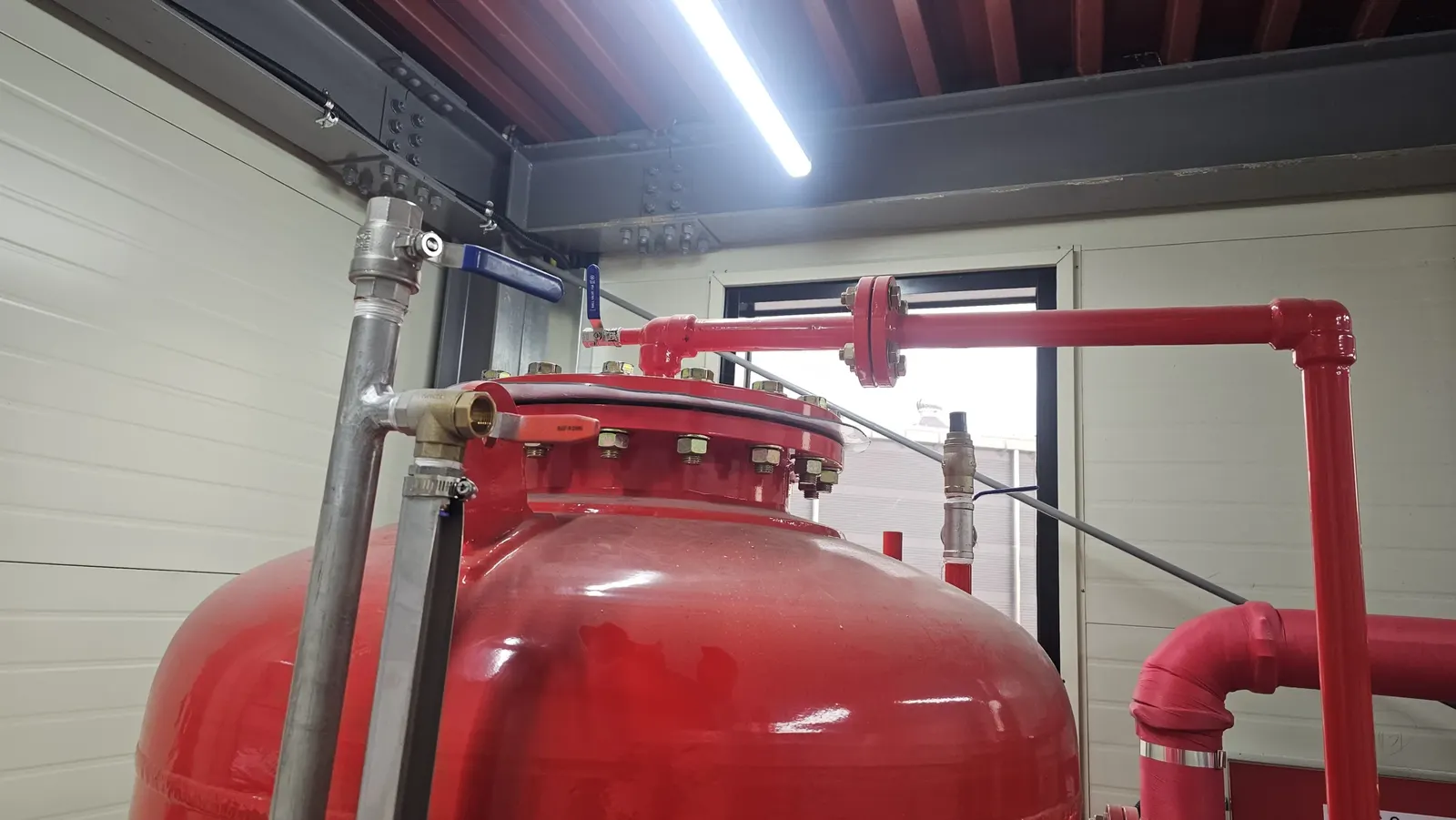

  5. 탱크 상부 곡면에 연결된 적색 배관과 밸브 05

    성능 확인

    작업 후 압력계와 밸브 상태를 확인하고 결과를 기록합니다.

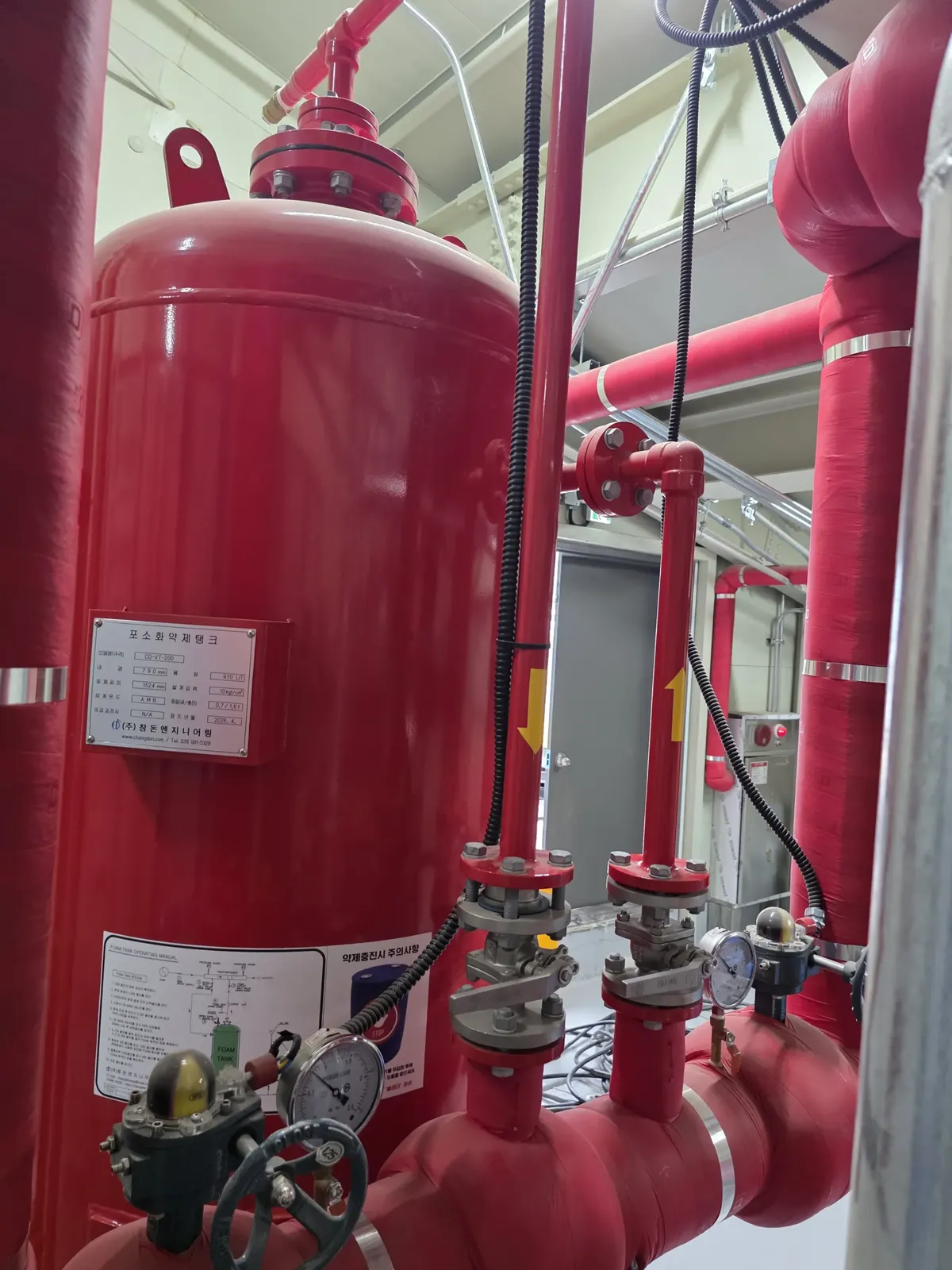

  6. 세로형 탱크 측면의 적색 배관과 명판 06

    유지관리

    점검 기록을 이어받아 소모품과 계통 상태를 계속 관리합니다.

COMPANY

회사소개

포소화협회(제이엠시스템즈/JMSYS)는 경기 양주에 사업장을 둔 포소화설비 전문 사업자입니다. 포소화전을 비롯해 폼탱크, 포소화약제, 수직구조대 등 소방·안전설비 분야를 전문 사이트별로 나누어 안내하고 있으며, 모든 사이트는 같은 사업자 정보와 연락처로 연결됩니다.

상호
포소화협회(제이엠시스템즈/JMSYS)
대표
이종명
사업자등록번호
210-81-78365
주소
경기 양주시 은현면 도하리 168-2
전화번호
010-7302-9789
TECHNICAL GUIDE

포소화전 시스템 이해

포소화전은 물에 포소화약제를 섞은 포수용액을 방수해 유류화재에 대응하는 설비입니다. 소화전함만 따로 작동하는 것이 아니라 아래 구성요소가 하나의 계통으로 이어져야 합니다.

포소화전 시스템 계통 도식 수원에서 소화펌프, 혼합장치, 배관·밸브, 포소화전함을 거쳐 포수용액이 방사되며, 약제 탱크가 혼합장치에 약제를 공급하는 개념도 수원소화펌프혼합장치배관·밸브포소화전함 약제 탱크 포소화약제 공급 방사 (포수용액) 수원소화펌프혼합장치배관·밸브포소화전함방사 (포수용액) 약제 탱크
포소화전 시스템 계통 개념도 — 수치 없는 일반 구성도이며, 실제 계통은 설계 도서와 제조사 매뉴얼을 따릅니다.

구성요소와 역할

구성요소역할
폼탱크(약제 탱크)포소화약제를 저장했다가 계통으로 공급합니다.
혼합장치물과 약제를 정해진 비율로 섞어 포수용액을 만듭니다.
소화펌프·수원계통에 필요한 물과 압력을 공급합니다.
배관·밸브포수용액을 방수구까지 보내고 구간을 열고 닫습니다.
포소화전함·호스·노즐사람이 직접 호스를 펼쳐 방사하는 마지막 접점입니다.
압력계 등 계측기계통의 압력 상태를 눈으로 확인하게 해 줍니다.

작동 원리, 4단계로 이해하기

  1. 1화재 상황에서 펌프가 기동하면 수원의 물이 배관으로 보내집니다.
  2. 2혼합장치에서 물에 포소화약제가 섞여 포수용액이 만들어집니다.
  3. 3포수용액이 배관과 밸브를 지나 포소화전함의 방수구까지 도달합니다.
  4. 4호스와 노즐로 방사된 거품이 연소면을 덮어 산소와 열을 차단합니다.

압력·방사량·혼합비 등 수치는 설비마다 설계 도서와 화재안전기준(NFPC·NFTC 105), 제조사 매뉴얼에 정해진 값을 따르므로 이 페이지에서는 임의로 제시하지 않습니다.

INSPECTION & MAINTENANCE

점검 및 유지관리 안내

포소화전은 평소에 쓰지 않는 설비라 이상이 있어도 바로 드러나지 않습니다. 아래 증상이 보이면 원인을 단정하지 말고 기록한 뒤 전문 점검을 받으세요.

주요 이상 증상

이상 증상의심 부위상세 안내
방수구 주변에 물 흔적이 보임방수구·밸브 결합부포소화전 방수구 누수
압력계 지침이 평소와 다름펌프·배관·계측기포소화전 압력저하 원인
방사가 약하거나 거품이 고르지 않음노즐·약제 공급·혼합장치포소화전 방사불량
배관 표면에 녹이나 도장 벗겨짐배관·플랜지·지지부포소화전 배관 부식
펌프가 기동되지 않거나 이상 소음전원·제어·펌프 본체포소화전 펌프 기동불량
약제 용기 내용물의 색이나 상태가 달라 보임약제 탱크·공급 계통포소화전 약제 공급불량

점검 항목

  • 탱크 외관과 블래더 상태
  • 배관·플랜지·밸브의 누수와 고착
  • 포소화약제의 보관 상태와 교체 시기
  • 포소화전함·호스·노즐의 손상과 결합 상태
  • 펌프 기동과 압력계 지침

수리 판단 기준

  • 부분 보수 — 손상이 한 부위에 국한되고 원인이 분명할 때
  • 부품 교체 — 패킹·밸브·호스처럼 소모성 부품이 노후했을 때
  • 계통 교체 검토 — 같은 증상이 반복되거나 여러 구간에서 손상이 확인될 때

관리자가 할 수 있는 일

  • 압력계 지침과 밸브 개폐 표시를 정기적으로 눈으로 확인
  • 이상 증상을 발견한 날짜와 상태를 사진과 함께 기록
  • 가압 상태 분해나 약제 임의 보충은 하지 않고 전문가에게 의뢰

점검 주기와 법정 점검 대상 여부는 시설의 용도·규모에 따라 달라지므로 「소방시설 설치 및 관리에 관한 법률」과 관할 소방서 기준을 함께 확인하시기 바랍니다.

Q & A

자주 묻는 질문

포소화전이란 무엇이고 일반 소화전과 어떻게 다른가요?

포소화전은 물에 포소화약제를 섞은 포수용액을 거품 형태로 방수하는 소화전 설비입니다. 일반 소화전은 물만 뿌리지만 포소화전은 약제를 저장하는 탱크와 물·약제를 섞는 혼합장치가 계통에 추가되어 있습니다. 그래서 물만으로는 진화가 어려운 유류 화재에 대응하기 위해 검토되며, 점검할 때도 배관과 밸브뿐 아니라 약제 상태까지 함께 확인해야 합니다.

포소화전은 얼마나 자주 점검해야 하나요?

점검 주기는 시설의 용도와 규모, 적용되는 소방 관련 법령에 따라 달라서 한 가지 기간으로 단정할 수 없습니다. 법정 자체점검은 「소방시설 설치 및 관리에 관한 법률」과 관할 소방서 기준을 따르고, 그 사이에는 압력계 지침, 방수구 주변 누수 흔적, 약제 상태 같은 항목을 관리자가 눈으로 확인해 기록해 두는 것이 좋습니다.

포소화전 압력이 떨어지거나 방사가 약하면 어떻게 하나요?

먼저 압력계 지침과 밸브 개폐 상태를 확인해 기록한 뒤 전문 점검업체에 현장 확인을 요청하는 것이 안전합니다. 압력 저하는 수원, 펌프, 배관, 밸브, 약제 공급 등 여러 계통에서 생길 수 있어 한 곳만 보고 원인을 단정하기 어렵습니다. 가압된 상태에서 임의로 분해하면 위험하므로 증상과 발견 시점을 정리해 상담하시면 확인 순서를 안내해 드립니다.

포소화전 설치나 수리 상담은 어떻게 진행되나요?

상담은 현장 상담, 현장 진단, 설계 및 견적, 시공 및 수리, 성능 확인, 유지관리의 여섯 단계로 진행됩니다. 먼저 시설 용도와 현재 설비 상태를 전화나 사진으로 확인하고, 필요하면 현장을 방문해 탱크·배관·밸브를 진단합니다. 견적과 작업 범위는 진단 결과를 바탕으로 정해지며, 작업 후에는 확인 결과를 기록으로 남기도록 안내합니다.

포소화협회(제이엠시스템즈/JMSYS)는 어떤 곳인가요?

포소화협회(제이엠시스템즈/JMSYS)는 경기 양주시 은현면 도하리 168-2에 사업장을 둔 사업자로, 대표는 이종명이며 사업자등록번호는 210-81-78365입니다. 포소화전을 비롯해 폼탱크, 포소화약제, 수직구조대 같은 소방·안전설비 분야를 전문 사이트로 나누어 운영합니다. 별도의 공인 협회 지위나 인증을 주장하지 않으며, 확인된 사업자 정보만 공개합니다.

포소화전 상담이 필요하신가요?

설비 상태와 문의 내용을 알려주시면 확인 순서부터 안내해 드립니다.
