포소화약제 탱크
포소화약제 탱크는 화재 발생 시 배관과 혼합계통으로 포소화약제를 공급하는 저장설비로, 포소화전이 실제로 거품을 방출하기 위한 출발점입니다. 기계실이나 옥외 설비동에 설치되며, 상부 배관·밸브·계측 장치의 상태가 전체 계통의 신뢰성을 좌우합니다.
안전밸브·압력조절부
상부 배관 분기부
탱크 명판
천장 배관 계통
포소화약제 탱크 한눈에 보기
- 주요 기능
- 포소화약제 저장 및 배관 공급
- 설치 위치
- 기계실 내부 또는 옥외 설비동
- 연결 계통
- 상부 배관·밸브 → 혼합장치 → 포소화전
- 본체 재질
- 원통형 강제 탱크(외부 도장 마감)
- 부속 장치
- 압력계, 개폐밸브, 플랜지 결합부
사진 속 탱크는 붉은색으로 도장된 원통형 구조로, 상부에 노란색·붉은색 배관이 여러 갈래로 연결되어 있습니다. 이 배관들은 각각 약제 충전, 배관 공급, 계측용 라인 등 서로 다른 역할을 담당합니다.
이 설비는 무엇인가
포소화약제 탱크는 단독으로 작동하는 장치가 아니라, 아래와 같은 계통의 첫 단계로 이해해야 합니다. 탱크에 저장된 약제는 배관·밸브를 거쳐 혼합장치에서 물과 정해진 비율로 섞이고, 그 결과물인 포수용액이 포소화전 또는 방출설비로 전달됩니다.
- 포소화약제 저장(탱크)
- 배관·밸브
- 혼합계통
- 포소화전·방출설비
따라서 탱크 자체의 건전성뿐 아니라, 탱크 상부에서 시작되는 배관·밸브 연결부의 상태도 탱크 점검과 함께 확인해야 전체 계통이 정상 작동합니다.
현장사진으로 보는 설비
설비 구성
탱크 본체
약제를 저장하는 원통형 구조로, 실내외 설치 환경에 따라 지지대 형태가 달라집니다.
상부 배관·밸브
탱크와 배관 계통을 잇는 구간으로, 플랜지 체결과 밸브 개폐 상태가 핵심입니다.

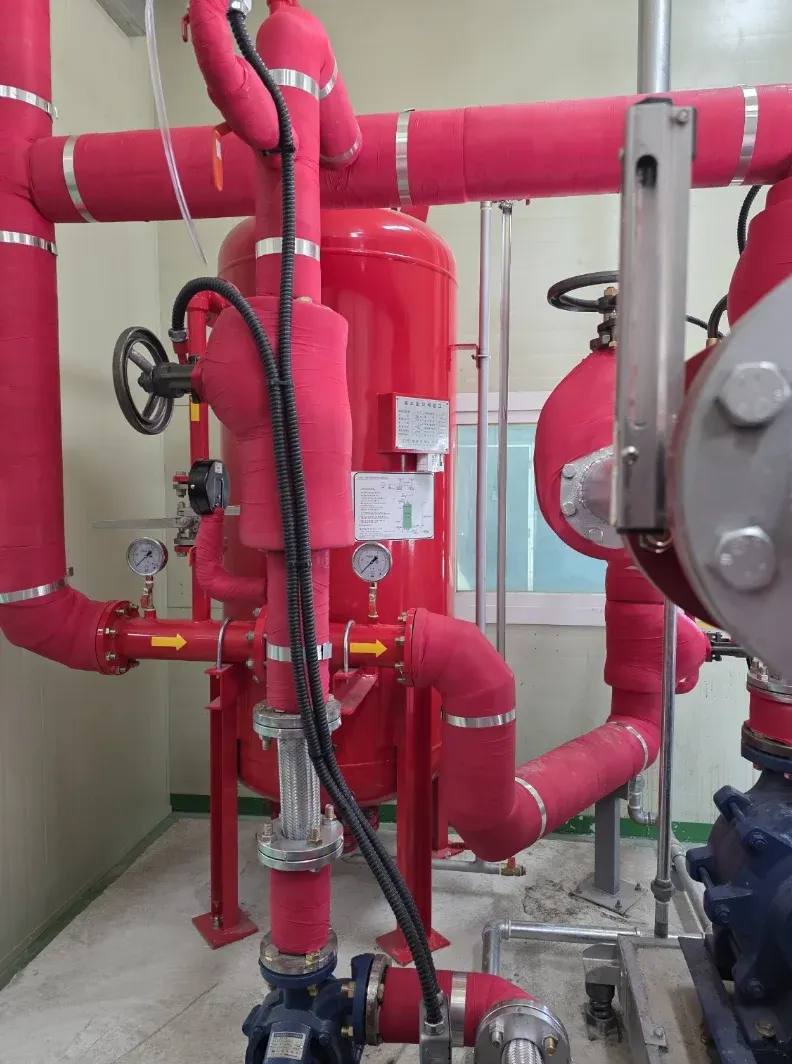

압력계·계측 장치
탱크 및 배관 내부 압력을 확인하는 장치로, 흐름 방향을 화살표로 표시해두기도 합니다.

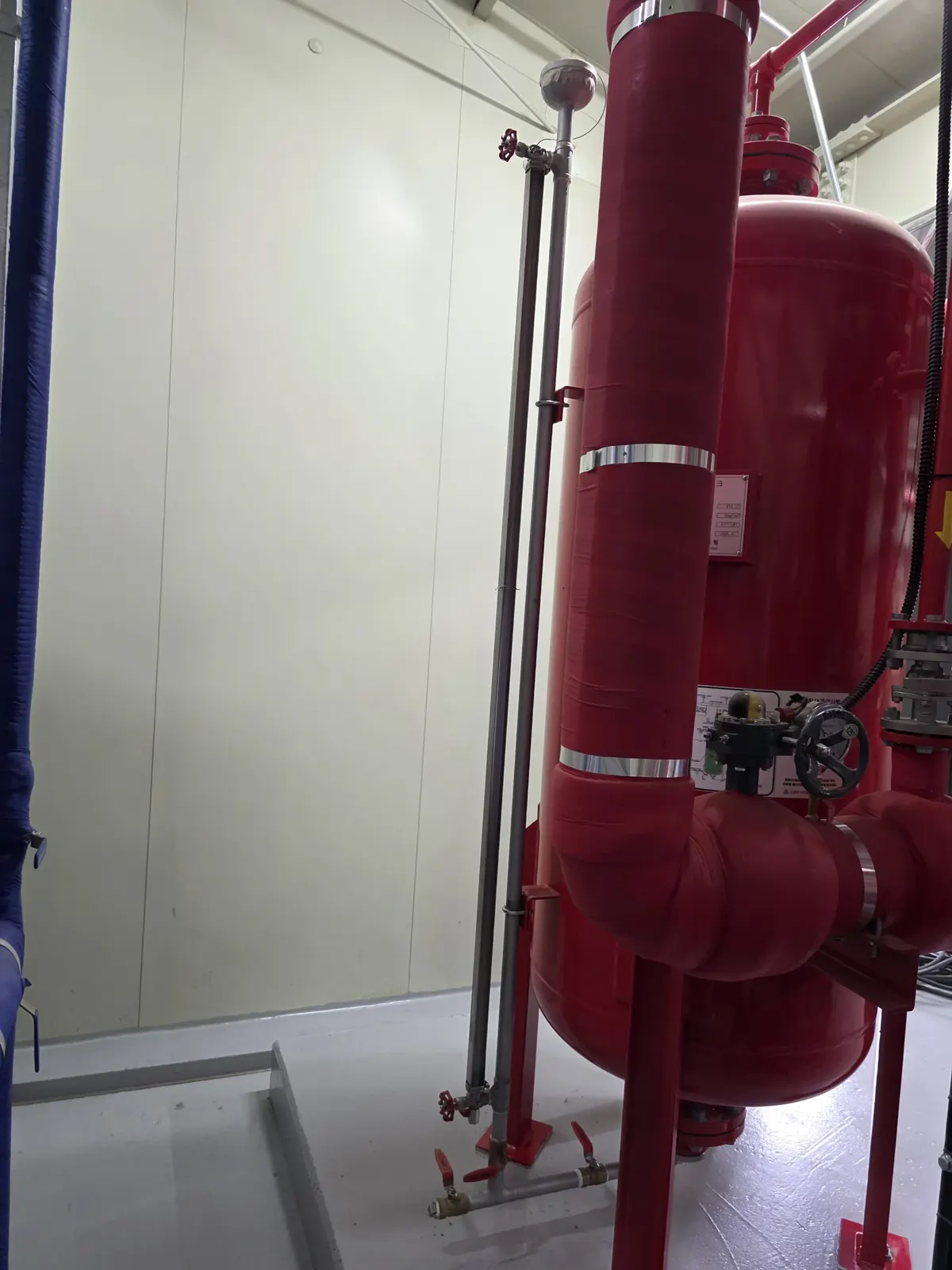

보조 배관·벤트 라인
충전·배출 보조 라인으로, 별도 밸브를 통해 탱크 본체와 분리 조작할 수 있습니다.
포소화전과의 연결 관계
포소화전 함을 열고 호스를 연결해 방수하더라도, 그 이전 단계인 탱크와 배관이 정상이 아니면 물만 나오거나 약제 비율이 맞지 않는 상태로 방출될 수 있습니다. 즉 포소화약제 탱크는 눈에 잘 띄지 않는 기계실·설비동에 있지만, 포소화전의 실질적인 소화 성능을 결정하는 상류 설비입니다.
| 구성요소 | 역할 |
|---|---|
| 포소화약제 탱크 | 약제 저장 및 배관 공급 |
| 상부 배관·밸브 | 탱크와 혼합계통 연결, 개폐 제어 |
| 혼합장치(프로포셔너) | 물과 약제를 정해진 비율로 혼합 |
| 포소화전·방출설비 | 현장에서 포수용액 방수 |
현장에서 확인해야 할 사항
- 1
외관 부식·도장 상태
탱크 표면 도장이 벗겨지거나 녹이 진행된 부위가 있는지 확인합니다.
- 2
플랜지·밸브 결합부 누설
상부 플랜지와 밸브 접속부에서 약제나 수분이 새어나온 흔적이 있는지 살핍니다.
- 3
압력계 지시값
압력계 바늘이 정상 범위에서 벗어나 있지 않은지 확인합니다.
- 4
명판 기재사항 대조
탱크 명판의 충전량·설계압력과 실제 운용 상태가 일치하는지 대조합니다.
- 5
지지대·기초 고정 상태
탱크를 받치는 지지대와 바닥 고정 볼트가 흔들림 없이 고정돼 있는지 확인합니다.
현장 적용
포소화약제 탱크는 위험물을 취급하는 공장, 화학 플랜트, 유류저장시설 등 화재 시 물만으로 진화가 어려운 시설에서 주로 볼 수 있습니다. 다만 특정 시설에 반드시 설치해야 한다고 일률적으로 단정할 수는 없으며, 실제 설치 의무와 규모는 시설 용도·위험물 저장량에 따라 달라지므로 관할 소방서 확인과 현장 실사를 함께 권장합니다.
